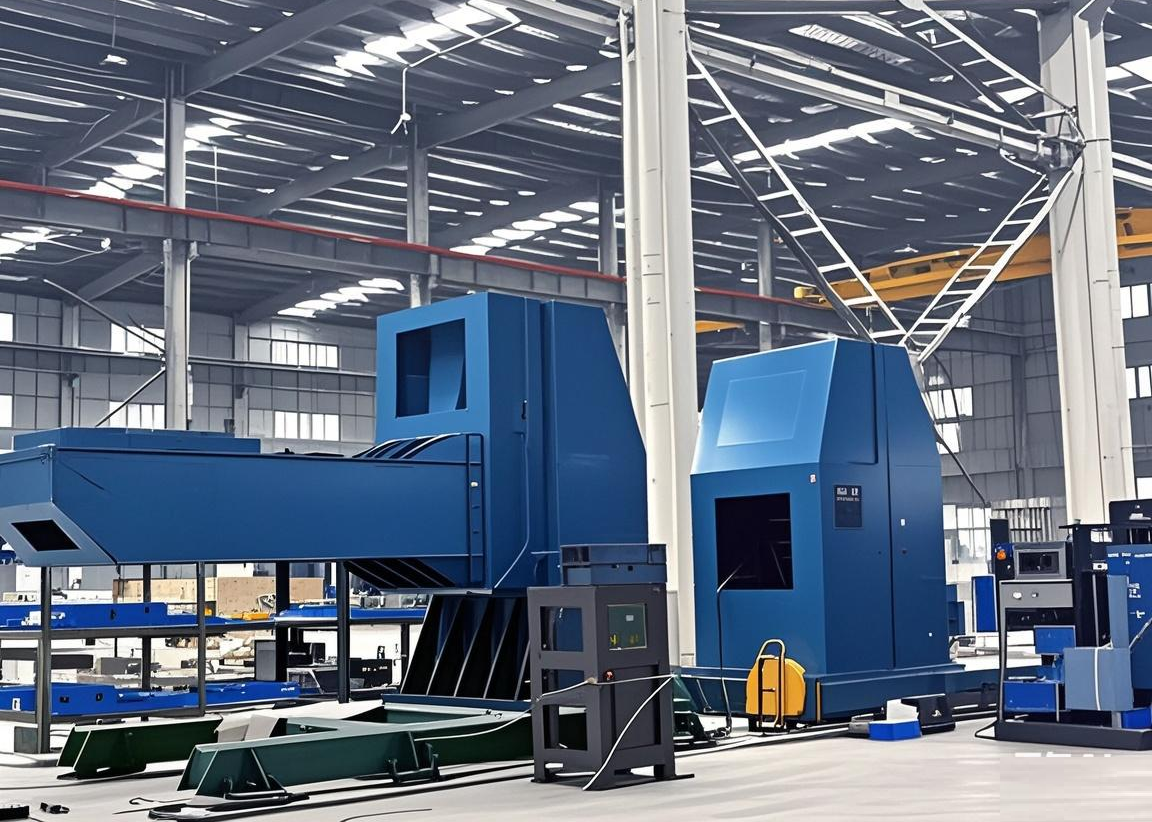

L型雙軸變位機（10噸負載）
L型雙軸變位機專為滿足大型工件的高精度、多方位加工需求而設計，具備10噸的強大負載能力。該設備通過獨特的L型結構和雙軸驅動系統，能夠實現工件在空間中的靈活旋轉與傾斜，為焊接、切割、檢測等工藝提供穩定可靠的操作平臺，廣泛應用于船舶制造、重型機械加工、橋梁建設等大型工業領域。
主體結構：采用優質高強度鋼材焊接而成，經過嚴格的時效處理，消除內應力，確保機體的穩定性和剛性。L型的結構設計使設備在占用空間較小的情況下，能夠實現較大尺寸工件的變位操作，且保證了設備在高負載運行時的平衡與穩固。
旋轉軸系統：配備兩根高精度的旋轉軸，即水平回轉軸和垂直傾斜軸。水平回轉軸采用大直徑的回轉支承，承載能力強，回轉精度高，能夠實現360°連續旋轉，確保工件在圓周方向上的均勻加工。垂直傾斜軸則通過特殊設計的升降機構和旋轉關節，可使工件在一定角度范圍內（如±120°）進行傾斜，滿足不同角度的加工要求。
工作臺面：工作臺面尺寸根據實際應用需求定制，一般具有較大的承載面積，以適應不同形狀和尺寸的工件。臺面上設有多個定位孔和T型槽，方便安裝各種夾具和工裝，確保工件在加工過程中的準確定位和牢固固定。
驅動系統：雙軸均采用大功率的交流伺服電機驅動，通過精密減速機和高性能的傳動裝置（如齒輪齒條、鏈條等）將動力傳遞給旋轉軸。伺服電機具有響應速度快、控制精度高、運行平穩等優點，能夠實現對旋轉軸轉速和角度的精確控制，滿足不同加工工藝的要求。
高負載能力：10噸的額定負載能力，可輕松應對大型、重型工件的變位需求。設備在設計和制造過程中充分考慮了結構強度和穩定性，經過嚴格的力學分析和測試驗證，確保在滿載情況下能夠安全、可靠地運行。
高精度定位：采用先進的編碼器和高精度的傳動部件，配合精密的控制系統，實現了旋轉軸的高精度定位。水平回轉軸和垂直傾斜軸的定位精度可達±0.1°，能夠滿足對工件加工精度要求較高的工藝，如精密焊接、激光切割等。
靈活的運動控制：通過控制系統，操作人員可以方便地設置旋轉軸的轉速、旋轉角度和傾斜角度等參數，實現工件的多種運動組合。設備支持手動操作和自動編程操作兩種模式，手動操作模式下，操作人員可通過手柄或控制面板實時控制設備的運動；自動編程操作模式下，設備可按照預先編寫的程序自動運行，實現復雜的加工工藝。
良好的穩定性：設備在設計時充分考慮了動態穩定性和抗干擾能力，通過優化結構設計、增加阻尼裝置和采用高性能的控制系統，有效減少了設備在運行過程中的振動和沖擊，確保了工件在加工過程中的穩定性和加工質量。
安全防護完善：配備了完善的安全防護裝置，如急停按鈕、過載保護、限位開關等，確保操作人員和設備的安全。同時，設備的防護欄和防護罩采用堅固耐用的材料制造，具有良好的防護性能，可有效防止操作人員接觸到運動部件和加工區域。
